型号

GT2-H12K

GT2-H12KF

GT2-H12KL

GT2-H12KLF

类型

标准/低压(L)型(传感头范围 12 mm)

标准/低压(L)型(传感头范围 12 mm)

检测系统

石英玻璃刻度尺、CMOS 图像传感器投影系统、*型(没有跟踪误差)

刻度尺脉冲系统、*型(不产生追踪误差)

石英玻璃刻度尺、CMOS 图像传感器投影系统、*型(没有跟踪误差)

刻度尺脉冲系统、*型(不产生追踪误差)

测量范围

12 mm

分辨率

0.1 μm

精度

1 µm (p-p)^*1

测量力

向下安装时

1.0 N^*2

0.4 N^*2

横向安装时

0.9 N^*2

0.3 N^*2

向上安装时

0.8 N^*2

0.2 N^*2

探针

碳合金球 ø3

碳合金球 ø3

机械响应

10 Hz^*1

4 Hz^*1

操作指示灯

2 色 LED(红色、绿色)

2 色LED(红色、绿色)

2 色 LED(红色、绿色)

2 色LED(红色、绿色)

环境抗耐性

外壳防护级

IP67

IP67(IEC)

―

环境温度

-10 至 +55°C，无冻结

-10 至 +55°C(无冻结)

-10 至 +55°C，无冻结

-10 至 +55°C(无冻结)

相对湿度

35% 至 85%RH (无结露)

耐振动

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各2 小时

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各2 小时

材质

主体

主体铸件：锌压铸，指示灯：多芳基化合物，防尘套：NBR

主体铸件：锌压铸，指示灯：多芳基化合物(PAR)

主体铸件：锌压铸，指示灯：多芳基化合物

主体铸件：锌压铸，指示灯：多芳基化合物(PAR)

防尘套

NBR

―

接触件

304 型不锈钢，超固钨合金^*3

SUS304、SUS440C^*3

304 型不锈钢，超固钨合金^*3

SUS304、SUS440C^*3

配件

请参阅使用说明书。

请参阅使用说明书。

传感器头电缆

另售(连接M8 连接器)

重量

约 95 g (各种电缆)

约 100 g (各种电缆)

约 95 g (各种电缆)

约 100 g (各种电缆)

^*1 环境温度为20°C时的值。
^*2 在测量范围中心的值。请注意，测量力度视防尘套的安装情况而定。
^*3 传感器中包含接触装置。

型号

GT2-H32

GT2-H32L

GT2-H50

类型

标准/低压(L)型 (传感头范围 32 mm/50 mm)

检测系统

石英玻璃刻度尺、CMOS 图像传感器投影系统、*型(没有跟踪误差)

测量范围

32 mm

50 mm

分辨率

0.5 μm

精度

3 µm (p-p)^*1

3.5 µm (p-p)^*1

测量力

向下安装时

2.1 N^*2

1.2 N^*2

3.2 N^*2

横向安装时

1.8 N^*2

0.9 N^*2

2.8 N^*2

向上安装时

1.5 N^*2

0.6 N^*2

2.4 N^*2

探针

钢球 ø3

机械响应

6 Hz^*1

5 Hz^*1

7 Hz^*1

操作指示灯

2 色 LED(红色、绿色)

环境抗耐性

外壳防护级

IP67

―

IP67

环境温度

-10 至 +55°C，无冻结

相对湿度

35% 至 85%RH (无结露)

耐振动

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时

材质

主体

主体铸件：锌压铸，指示灯：多芳基化合物，防尘套：NBR

主体铸件：锌压铸，指示灯：多芳基化合物

主体铸件：锌压铸，指示灯：多芳基化合物，防尘套：NBR

接触件

304 型、440C 不锈钢^*3

配件

请参阅使用说明书。

传感器头电缆

另售(连接M8 连接器)

重量

约 270 g (各种电缆)

约 320 g (各种电缆)

^*1 环境温度为20°C时的值。
^*2 在测量范围中心的值。请注意，测量力度视防尘套的安装情况而定。
^*3 传感器中包含接触装置。

型号

GT2-A12K

GT2-A12KL

GT2-A12

GT2-A12L

类型

标准/低压(L)型(传感头范围 12 mm)

检测系统

石英玻璃刻度尺、CMOS 图像传感器投影系统、*型(没有跟踪误差)

测量范围

12 mm

分辨率

0.1 μm

0.5 μm

精度

1 µm (p-p)^*1

2 µm (p-p)^*1

测量力

向下安装时

1.2 N^*2

0.4 N^*2

1.2 N^*2

0.4 N^*2

横向安装时

1.1 N^*2

0.3 N^*2

1.1 N^*2

0.3 N^*2

向上安装时

1.0 N^*2

0.2 N^*2

1.0 N^*2

0.2 N^*2

使用压力范围

0.25 至 0.5 MPa

耐压力

1.0 MPa

操作指示灯

2 色 LED(红色、绿色)

环境抗耐性

外壳防护级

IP67 ^*3

―

IP67 ^*3

―

环境温度

0 至 +55°C (无冻结)

相对湿度

35% 至 85%RH (无结露)

耐振动

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时

材质

主体

主体外壳：锌压铸；气缸部分：铝合金；空气接头树脂部分：聚甲醛；空气接头金属部分：铜镍电镀；指示灯：多芳基化合物

防尘套

NBR

―

NBR

―

接触件

304 型不锈钢，超固钨合金^*4

304 型、440C 不锈钢^*4

配件

请参阅使用说明书。

传感器头电缆

另售(连接M8 连接器)

重量

约 145 g (各种电缆)

^*1 环境温度为20°C时的值。
^*2 在测量范围中心的值。请注意，测量力度视防尘套的安装情况而定。
^*3 确保空气管连接到了排气接头，且没有异物进入接头内部。
^*4 传感器中包含接触装置。

型号

GT2-P12K^*1

GT2-P12KF^*1

GT2-P12KL^*1

GT2-P12^*1

GT2-P12F^*1

GT2-P12L^*1

检测系统

刻度尺脉冲系统Ⅱ、*型(不产生追踪误差)

测量范围

12 mm

分辨率

0.1 μm

0.5 μm

精度

1 µm (p-p)^*2

2 µm (p-p)^*2

测量力

向下安装时

1.0 N^*3

0.2 N^*3

1.0 N^*3

0.2 N^*3

横向安装时

0.95 N^*3

0.15 N^*3

0.95 N^*3

0.15 N^*3

向上安装时

0.9 N^*3

0.1 N^*3

0.9 N^*3

0.1 N^*3

采样周期

4 ms

机械响应

10 Hz^*2

4 Hz^*2

10 Hz^*2

4 Hz^*2

操作指示灯

2 色LED(红色、绿色)

环境抗耐性

外壳防护级

IP67G(JIS)^*4
IP67(IEC)
NEMA Type 13^*4

―

IP67G(JIS)^*4
IP67(IEC)
NEMA Type 13^*4

―

环境温度

-10 至 +55°C(无冻结)

相对湿度

35% 至 85%RH (无结露)

耐振动

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各2 小时

耐冲击

1000 m/s²(IEC60068-2-27)

材质

主体

主体铸件: SUS303、状态指示灯: PET、传感器头与中继连接器之间的电缆: PUR、中继连接器: PBT

防尘套

NBR

―

NBR

―

接触件

SUS304、SUS440C^*5

传感器头电缆

另售(连接中继连接器)

重量

约 35 g (各种电缆)^*6

约 45 g (各种电缆)^*6

约 35 g (各种电缆)^*6

约 45 g (各种电缆)^*6

约 35 g (各种电缆)^*6

^*1 注意事项：根据放大器装置的购买时间，可能会无法连接。详情请咨询*近的营业所。
^*2 环境温度为20°C时的值。
^*3 在测量范围中心的值。请注意，测量力度视防尘套的安装情况而定。
^*4 传感器头电缆采用M8 耐油电缆(GT2-CHP2M/CHP5M/CHP10M)时
^*5 传感器中包含接触装置。
^*6 包括中继连接器。

型号

GT2-PA12K

GT2-PA12

GT2-PA12KL

GT2-PA12L

测量范围

12 mm

分辨率

0.1 µm

0.5 µm

0.1 µm

0.5µm

精度

1 µm (p-p)^*1

2 µm (p-p)^*1

1 µm(P-P)^*6

2µm(P-P)

测量力

向下安装时

1.2 N^*2

0.4 N^*7

横向安装时

1.15 N^*2

0.35 N^*7

向上安装时

1.1 N^*2

0.3 N^*7

采样周期

4 ms

机械响应

―

-^*6

使用压力范围

0.24 至 0.26 MPa

0.05至0.07 MPa

耐压力

0.5MPa

0.5 MPa

使用流体

清洁干燥的空气

操作指示灯

2 色LED (红色、绿色)

2 色LED(红色、绿色)

环境抗耐性

外壳防护级

IP67 (IEC)

-

环境温度

0 至 +55°C (无冻结)

0 至 +55°C(无冻结)

相对湿度

35% 至 85%RH (无结露)

35 至85% Rh(无凝结)

耐振动

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时^*5

10 至 55 Hz 双向振幅 1.5 mm X、Y、Z 方向各2 小时

耐冲击

1000 m/s² (IEC60068-2-27)

材质

主体

主体外壳: SUS303、状态指示灯: PET、
传感器头与中继连接器之间的电缆: PUR、中继连接器: PBT、
主轴: SUS430(氟涂层)

主体外壳: SUS303、状态指示灯: PET、
传感器头与中继连接器之间的电缆: PUR、中继连接器: PBT

防尘套

―

-

接触件

SUS304、SUS440C^*3

304 型、440C 不锈钢^*3

SUS304、超硬钨合金^*8

SUS304、SUS440C^*8

传感器头电缆

另售(连接中继连接器)

重量

约 35 g (各种电缆)^*4

约 35 g(各种电缆)^*4

^*1 环境温度为20°C时的值。
^*2 是使用0.25MPa时在测量范围中心附近的代表值。根据使用空气压力的不同，测量力会发生改变。详情请参阅商品目录或用户手册。
^*3 传感器中包含接触装置。
^*4 包括中继连接器。
^*5 如果 GT2-A32 和 GT2-A50 上使用了安装扣 D，双倍振幅变为 0.75 mm。
^*6 环境温度为20°C 时的值。
^*7 在测量范围中心附近的代表值。请注意，测量力视防尘套的安装情况而定。GT2-PA12K/PA12 是使用 0.25 Mpa 时的代表范例。根据使用空气压力不同, 测量力会发生改变。详请请参阅表 1。GT2-PA12K/PA12 没有防尘套。
^*8 另售选购件中也提供接触件。

型号

GT2-A32

GT2-A50

类型

标准型 (传感头范围 32 mm/50 mm)

检测系统

石英玻璃刻度尺、CMOS 图像传感器投影系统、*型(没有跟踪误差)

测量范围

32 mm

50 mm

分辨率

0.5 μm

精度

3 µm (p-p)^*1

3.5 µm (p-p)^*1

测量力

向下安装时

2.1 N^*2

3.2 N^*2

横向安装时

1.8 N^*2

2.8 N^*2

向上安装时

1.5 N^*2

2.4 N^*2

使用压力范围

0.25 至 0.5 MPa

耐压力

1.0 MPa

操作指示灯

2 色 LED(红色、绿色)

环境抗耐性

外壳防护级

IP67 ^*3

环境温度

0 至 +55°C (无冻结)

相对湿度

35% 至 85%RH (无结露)

耐振动

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时^*4

材质

主体

主体外壳：锌压铸；气缸部分：铝合金；空气接头树脂部分：聚甲醛；空气接头金属部分：铜镍电镀；指示灯：多芳基化合物

防尘套

NBR

接触件

304 型、440C 不锈钢^*5

配件

请参阅使用说明书。

传感器头电缆

另售(连接M8 连接器)

重量

约 340 g (各种电缆)

约 405 g (各种电缆)

^*1 环境温度为20°C时的值。
^*2 在测量范围中心的值。请注意，测量力度视防尘套的安装情况而定。
^*3 确保空气管连接到了排气接头，且没有异物进入接头内部。
^*4 如果 GT2-A32 和 GT2-A50 上使用了安装扣 D，双倍振幅变为 0.75 mm。
^*5 传感器中包含接触装置。

型号

GT2-H12

GT2-H12F

GT2-H12L

GT2-H12LF

类型

标准/低压(L)型(传感头范围 12 mm)

标准/低压(L)型(传感头范围 12 mm)

检测系统

石英玻璃刻度尺、CMOS 图像传感器投影系统、*型(没有跟踪误差)

刻度尺脉冲系统、*型(不产生追踪误差)

石英玻璃刻度尺、CMOS 图像传感器投影系统、*型(没有跟踪误差)

刻度尺脉冲系统、*型(不产生追踪误差)

测量范围

12 mm

分辨率

0.5 μm

精度

2 µm (p-p)^*1

测量力

向下安装时

1.0 N^*2

0.4 N^*2

横向安装时

0.9 N^*2

0.3 N^*2

向上安装时

0.8 N^*2

0.2 N^*2

探针

钢球 ø3

钢球 ø3

机械响应

10 Hz^*1

4 Hz^*1

操作指示灯

2 色 LED(红色、绿色)

2 色LED(红色、绿色)

2 色 LED(红色、绿色)

2 色LED(红色、绿色)

环境抗耐性

外壳防护级

IP67

IP67(IEC)

―

环境温度

-10 至 +55°C，无冻结

-10 至 +55°C(无冻结)

-10 至 +55°C，无冻结

-10 至 +55°C(无冻结)

相对湿度

35% 至 85%RH (无结露)

耐振动

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各2 小时

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各2 小时

材质

主体

主体铸件：锌压铸，指示灯：多芳基化合物，防尘套：NBR

主体铸件：锌压铸，指示灯：多芳基化合物(PAR)

主体铸件：锌压铸，指示灯：多芳基化合物

主体铸件：锌压铸，指示灯：多芳基化合物(PAR)

防尘套

NBR

―

接触件

304 型、440C 不锈钢^*3

SUS304、SUS440C^*3

304 型、440C 不锈钢^*3

SUS304、SUS440C^*3

配件

请参阅使用说明书。

请参阅使用说明书。

传感器头电缆

另售(连接M8 连接器)

重量

约 95 g (各种电缆)

约 100 g (各种电缆)

约 95 g (各种电缆)

约 100 g (各种电缆)

^*1 环境温度为20°C时的值。
^*2 在测量范围中心的值。请注意，测量力度视防尘套的安装情况而定。
^*3 传感器中包含接触装置。

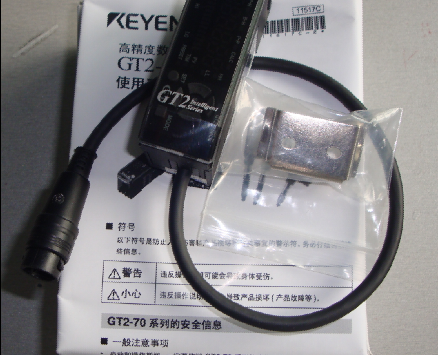

型号

NPN

GT2-71N

GT2-72N

GT2-71CN

GT2-72CN

GT2-71MCN

PNP

GT2-71P

GT2-72P

GT2-71CP

GT2-72CP

GT2-71MCP

控制输出

HH

NPN

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

―

PNP

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

High

NPN

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

PNP

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

Go

NPN

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

PNP

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

Low

NPN

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

PNP

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

LL

NPN

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

―

PNP

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

类型

标准的松散电线型

标准的连接器型

模拟输出、连接器型

安装方式

DIN 导轨安装

主模块/扩充模块

主装置^*1

扩展装置^*1

主装置^*1

扩展装置^*1

主装置^*1

电源

10 至 30 VDC，包括 10% 纹波 (p-p)^*1

20 至 30 VDC，包括 10% 纹波 (p-p)^*1

功率消耗

标准

大 2200 mW(30 V 时，大 73.3 mA)

大 2700 mW(30 V 时，大 90 mA)

节电(环保)

大 1700 mW(30 V 时，大 56.7 mA)

大 2200 mW(30 V 时，大 73.3 mA)

显示器功率

测量值显示器

6 + 1/2 位 7 段 LED(红色)

其它显示器

2 色 13 级条形 LED 显示(红色、绿色)、指示灯(红色、绿色)

显*围

-199.999.9 至 199.999.9

显示分辨率

0.1 μm

采样率

1000 次/秒

控制输入

计时输入

输入时间：*小 2 ms

预设输入

输入时间：*小 20 ms

复位输入

通道输入

模拟输出

―

4 至 20 mA，大负载电阻：350 Ω
模拟输出范围可以根据需要更改。

响应时间

hsp (3 ms) , 5 ms, 10 ms, 100 ms, 500 ms, 1 s

电源/I/O 电缆

―

环境抗耐性

环境温度

-10 至 +50°C无冻结

-10 至 +50°C(GT2-71MCN/71MCP：连接了扩展装置时为 -10 至 +45°C)，无冻结

相对湿度

35% 至 85%RH (无结露)

耐振动

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时

材质

主体

主体外壳：聚碳酸酯；触键：聚甲醛；前面板：PET；电缆：PVC

配件

使用说明书、盖板密封件

无

使用说明书、盖板密封件

无

使用说明书、盖板密封件

重量

约 140 g(包括电源线)

约 70 g

^*1 配合扩展装置使用“GT2-70 系列”(GT2-71D 除外)时的注意事项
*多可以连接 15 个放大器装置；主装置：1 个，扩展装置：14 个。要使用 DIN 导轨安装型，请确保将放大器装置安装到 DIN 导轨上(使用金属支架)。安装额外的装置时，
请确保使用末端装置 (OP-26751)。安装额外的装置时，根据要添加的装置数量，请确认以下规格限制。
[多达 8 个装置(包括主装置)]电源电压为 20 至 30 VDC。每个输出的大适用电流是 20 mA。
[多达 9 至 15 个装置(包括主装置)]电源电压为 20 至 30 VDC。每个输出的大适用电流是 10 mA(包括 DL-RB1A 输出电流)。“打开”时的残余电压是 1.5 V 或更低。

型号

NPN

GT2-75N

GT2-76N

GT2-100N

GT2-E3N

PNP

GT2-75P

GT2-76P

GT2-100P

GT2-E3P

控制输出

HH

NPN

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换
(当将 2 个或更多个传感器头连接到“GT2-100 系列”时，适用电流会减小到 20 mA 或更小)。

PNP

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换
(当将 2 个或更多个传感器头连接到“GT2-100 系列”时，适用电流会减小到 20 mA 或更小)。

High

NPN

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换
(当将 2 个或更多个传感器头连接到“GT2-100 系列”时，适用电流会减小到 20 mA 或更小)。

PNP

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换
(当将 2 个或更多个传感器头连接到“GT2-100 系列”时，适用电流会减小到 20 mA 或更小)。

Go

NPN

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换
(当将 2 个或更多个传感器头连接到“GT2-100 系列”时，适用电流会减小到 20 mA 或更小)。

PNP

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换
(当将 2 个或更多个传感器头连接到“GT2-100 系列”时，适用电流会减小到 20 mA 或更小)。

Low

NPN

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换
(当将 2 个或更多个传感器头连接到“GT2-100 系列”时，适用电流会减小到 20 mA 或更小)。

PNP

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换
(当将 2 个或更多个传感器头连接到“GT2-100 系列”时，适用电流会减小到 20 mA 或更小)。

LL

NPN

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

NPN集电极开路，非电压输出，适用电流：50 mA，大适用电压40 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换
(当将 2 个或更多个传感器头连接到“GT2-100 系列”时，适用电流会减小到 20 mA 或更小)。

PNP

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换

PNP集电极开路，非电压输出，适用电流：50 mA，大适用电压30 V
“打开”时的残余电压：大 1 V。* N.O./N.C 可切换
(当将 2 个或更多个传感器头连接到“GT2-100 系列”时，适用电流会减小到 20 mA 或更小)。

类型

―

安装方式

面板安装

面板安装/使用可选购的安装支架的
螺丝安装

安装到 GT2-100N/100P
(*多 3 块板)

主模块/扩充模块

主装置^*1

扩展装置^*1

标配提供 2 个通道。通过添加扩展板可以扩展
到*多 11 个通道。^*1

扩展装置(1 至 3 个通道)^*1

电源

10 至 30 VDC，包括 10% 纹波 (p-p)^*1

20 至 30 VDC，包括 10% 纹波 (p-p)^*1

由 GT2-100N/100P 提供电源^*1

功率消耗

标准

大 2200 mW(30 V 时，大 73.3 mA)

大 4500 mW(30 V 时，大 150 mA)

大 4200 mW(30 V 时，
大 140 mA)^*2

节电(环保)

大 1700 mW(30 V 时，大 56.7 mA)

大 3600 mW(30 V 时，大 120 mA)^*2

大 4000 mW(30 V 时，
大 133.3 mA)

显示器功率

测量值显示器

6 + 1/2 位 7 段 LED(红色)

―

其它显示器

2 色 13 级条形 LED 显示(红色、绿色)、指示灯(红色、绿色)

显*围

-199.999.9 至 199.999.9

显示分辨率

0.1 μm

采样率

1000 次/秒

控制输入

计时输入

输入时间：*小 2 ms

预设输入

输入时间：*小 20 ms

复位输入

通道输入

模拟输出

―

响应时间

hsp (3 ms) , 5 ms, 10 ms, 100 ms, 500 ms, 1 s

电源/I/O 电缆

12 芯连接器连接(附带连接电缆)

电源：端子座，
I/O：20 针连接器(MIL 标准)

I/O：30 针连接器(MIL 标准)

环境抗耐性

环境温度

-10 至 +50°C，无冻结

相对湿度

35% 至 85%RH (无结露)

耐振动

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时

10 至 55 Hz，0.15 mm 双倍振幅，X、Y、Z 方向各 2 小时

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时

材质

主体

主体外壳：聚碳酸酯；触键：聚甲醛；前面板：PET；电缆：PVC

主体外壳：聚碳酸酯；触键：聚甲醛；前面板：PET

配件

面板安装支架、前保护盖、电源线、使用说明书、盖板密封件

面板安装支架、前保护盖、电源线、扩展电缆

使用说明书、面板安装支架

无

重量

约 140 g(包含面板安装支架、前保护盖以及电源线)

约 380 g

约 80 g

^*1 配合扩展装置使用“GT2-70 系列”(GT2-71D 除外)时的注意事项
*多可以连接 15 个放大器装置；主装置：1 个，扩展装置：14 个。要使用 DIN 导轨安装型，请确保将放大器装置安装到 DIN 导轨上(使用金属支架)。安装额外的装置时，
请确保使用末端装置 (OP-26751)。安装额外的装置时，根据要添加的装置数量，请确认以下规格限制。
[多达 8 个装置(包括主装置)]电源电压为 20 至 30 VDC。每个输出的大适用电流是 20 mA。
[多达 9 至 15 个装置(包括主装置)]电源电压为 20 至 30 VDC。每个输出的大适用电流是 10 mA(包括 DL-RB1A 输出电流)。“打开”时的残余电压是 1.5 V 或更低。
^*2 对于“GT2-100 系列”，是在连接了大数量的传感器头，并且所有装置都设置为节电模式时。

型号

GT2-71D

安装方式

DIN 导轨安装

主模块/扩充模块

主装置^*1

电源

10 至 30 VDC，包括 10% 脉动(p-p)。Class 2^*1

消耗电流

1600 mW 或以下(30 V 时， 53.3 mA 或以下)

可以添加的模块数量

不可以扩展

显示指示器

电源指示灯( 绿色)，报警指示灯 ( 红色)，
脉冲输出指示灯( 绿色)，
输入指示灯 ( 绿色)

脉冲分辨率

从 0.1 μm、0.5 μm、1 μm、10 μm 中选择。

*小相位差

从 0.5 μs、2.5 μs、5 μs、25 μs 中选择。

控制输入( 回原点)

无电压输入( 使用接触点，无接触点)，输入时间
20 ms 或以上

输出信号

相 A/B/Z 90° 相位差，差分方波 (EIA-422 兼容)

输出信号等级

+5 V

环境抗耐性

环境温度

-10 至 +50°C ( 无冻结)

相对湿度

35% 至 85%RH (无结露)

耐振动

10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各 2 小时

材质

主体

聚碳酸酯 (PC)

重量

约 110 g ( 包含电源线)

^*1 配合扩展装置使用“GT2-70 系列”(GT2-71D 除外)时的注意事项
*多可以连接 15 个放大器装置；主装置：1 个，扩展装置：14 个。要使用 DIN 导轨安装型，请确保将放大器装置安装到 DIN 导轨上(使用金属支架)。安装额外的装置时，
请确保使用末端装置 (OP-26751)。安装额外的装置时，根据要添加的装置数量，请确认以下规格限制。
[多达 8 个装置(包括主装置)]电源电压为 20 至 30 VDC。每个输出的大适用电流是 20 mA。
[多达 9 至 15 个装置(包括主装置)]电源电压为 20 至 30 VDC。每个输出的大适用电流是 10 mA(包括 DL-RB1A 输出电流)。“打开”时的残余电压是 1.5 V 或更低。
