产品概述

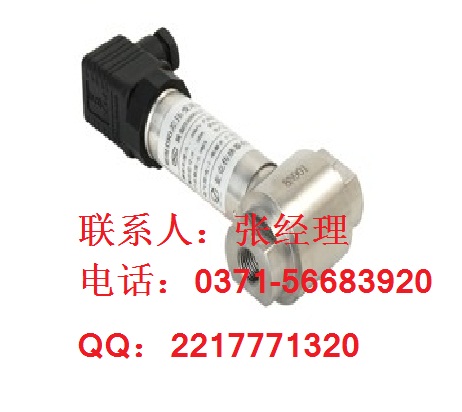

MDM490型差压变送器的敏感元件是一个固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上，敏感芯片通过导线与信号处理电路相连接。该产品利用半导体硅材料的压阻效应，实现差压与电信号的转换。由于敏感芯片上的惠斯登电桥输出的信号与差压有着良好的线性关系，所以可以实现对被测差压的准确测量。适用于石油、化工、电力、水文等管道各种气体、液体的差压测量。
性能参数
|
量程编码
|
0A
|
02
|
03
|
07
|
08
|
09
|
10
|
12
|
13
|
|
单位
|
kPa
|
MPa
|
|||||||
|
测量范围
|
0～35
|
0～70
|
0～100
|
0～200
|
0～350
|
0～700
|
0～1
|
0～2
|
0～3.5
|
|
正向允许过压
|
70
|
150
|
200
|
400
|
700
|
1400
|
2.0
|
4.0
|
7.0
|
|
负向允许过压
|
35
|
70
|
100
|
200
|
350
|
700
|
1.0
|
1.0
|
1.0
|
|
大静压
|
≤20MPa
|
||||||||
|
*小
|
典型
|
大
|
单位
|
||
|
精度
|
0～100kPa
|
0.25
|
0.5
|
±%FS
|
|
|
200～3500kPa
|
0.25
|
0.5
|
|||
|
零点温度误差
|
0～100kPa
|
0.75
|
1.25
|
±%FS，参比25℃
|
|
|
200～3500kPa
|
0.5
|
0.75
|
|||
|
满量程温度误差
|
0～100kPa
|
0.75
|
1.25
|
||
|
200～3500kPa
|
0.5
|
0.75
|
|||
|
长期稳定性
|
≤200kPa
|
0.5
|
±%FS/年
|
||
|
≤3500kPa
|
0.2
|
||||
|
静压影响
|
0.05
|
±%FS，每100kPa
|
|||
|
补偿温度范围
|
0～50
|
℃
|
|||
|
工作温度范围
|
-10～80
|
||||
|
贮存温度范围
|
-40～120
|
||||
电气特性 供电电源：两线15～28VDC 三线15～28VDC
输出信号：两线4～20mADC 三线0/1～5VDC，0～10/20mADC
电气连接：接插件或Φ7.2mm七芯电缆
响应时间(10%～90%)：≤1毫秒
绝缘电阻：100MΩ，50VDC
输出信号：两线4～20mADC 三线0/1～5VDC，0～10/20mADC
电气连接：接插件或Φ7.2mm七芯电缆
响应时间(10%～90%)：≤1毫秒
绝缘电阻：100MΩ，50VDC
结构材料
壳 体： 不锈钢1Cr18Ni9Ti
波纹膜片： 不锈钢316L
O型密封圈：氟橡胶
灌注液体： 硅油
压力连接： G1/4内螺纹
波纹膜片： 不锈钢316L
O型密封圈：氟橡胶
灌注液体： 硅油
压力连接： G1/4内螺纹
环境条件
振动影响：在3gRMS，(30～2000)Hz振动后变化≤1%
冲 击：在100g，10毫秒冲击变化≤1%
寿 命：1×106压力循环
介 质：与结构材料相适应的液体或气体
壳 体： 不锈钢1Cr18Ni9Ti
波纹膜片： 不锈钢316L
O型密封圈：氟橡胶
灌注液体： 硅油
压力连接： G1/4内螺纹
