产品概述

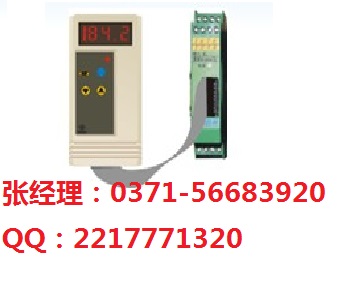

WP101温度变送器采用小型导轨式结构表面封装工艺,大大提高了温度变送器的抗干扰能力,可将来自于热电偶或热电阻的信号转换成隔离的标准信号输出，亦可对各种非线性输入信号进行高 精度的线性校正。用户可配编程器,直观显示测量值并可对变送量程进行修改，变送输出具有电流、电压选择功能。
主要技术参数
输 入 ·热电阻: Pt100、Pt100.1、CU50
·热电偶：B、S、K、E、T、J、WRe等
显示误差 ·0.5%FS±1字 ；变送误差：0.5%FS
温度补偿范围·0～50℃
模拟量输出 ·DC 4mA～20mA (负载电阻≤750Ω)
·DC 0～10mA (负载电阻≤1.5KΩ)
·DC 1V～5V (负载电阻≥250KΩ)
·DC 0～5V (负载电阻≥250KΩ)
供电方式 ·DC 24V，功率≤3W
重量 ·120g
环境条件 ·工作温度0～50℃，
相对湿度 ·≤85% 无凝露 避免在带有腐蚀性和易燃易爆气体中使用
Wp101温度变送器型谱表
选型举例:用户需温度变送器,K分度号输出变送量程0～1000℃,输出(4～20)mA。
选型为WP－101TC20-03(0～1000℃)
输入类型表
原理框图及接线图
