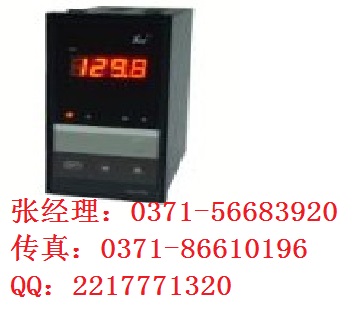

计时仪表, SWP-TC-C801-00-18-,计时仪表带变送输出 ,SWP-TC-C801-02-18, 计时仪表带报警 ,SWP-TC-C803-01-18-HL, 计时仪表带报警带变送输出, SWP-TC-C803-02-18-HL 计数仪表, SWP-TC-C801-00- 计数仪表带变送输出, SWP-TC-C801-02-18 计数器带报警, SWP-TC-C803-01-18-HL 计数器带报警带变送输出 ,SWP-TC-C803-02-18-HL 双六位计时器 ,SWP-NC401-00-18 双六位计时器,SWP-NC403-01-18-HL 双六位计时器(,SWP-NT401-00-18 双六位计时器, SWP-NT403-01-18-HL 双六位转速表, SWP-DP401-00-18 双六位转速表,SWP-DP403-01-18-HL 双六位转速表,SWP-DL401-00-18 双六位转速表,SWP系列智能计数表适用各种计数脉冲、长度测量和控制。

一、 主要特点

1、高亮度LED数字显示测量值

2、支持多机网络通讯，通讯协议可任意自由设定

3、*的全开放式用户自设定界面

输出方式设定

报警方式设定

4、设定参数断电*保留及参数密码锁定

5、设定计数目标值

6、交直流开关电源供电方式

二、SWP-TC系列计数仪表接线图

型号 SWP-TC-C803系列 接 线 图 仪表外形 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g   型号 SWP-TC-C803系列 仪表外形 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g   型号 SWP-TC-C403系列 接 线 图 仪表外形 仪表尺寸:48×96×140mm 开孔尺寸:45×92mm 重 量:240g   仪表外形 仪表尺寸:48×96×140mm 开孔尺寸:44×92mm 重 量:240g   型号 SWP-TC-C903系列 接 线 图 仪表外形 仪表尺寸:72×72×112mm 开孔尺寸:68×68mm 重 量:240g

三、SWP-TC系列计数仪表型譜表

型 号 代 码 说 明 SWP-TC- 　□ □ □□ □ □ □ □ □ □ □ SWP系列计数表 外型特征 C S                   横式仪表 竖式仪表 外形尺寸 4 8 9                 96×48mm，48×96mm 160×80mm，80×160mm 96×96mm 控制作用 01 03               测量显示 三位控制 通讯方式 0 2 4 8             无通讯 通讯协议为 RS-232 通讯协议为 RS-422 通讯协议为 RS-485 输出方式 0 1 2 3 4 5 6 7           无控制输出 继电器触点 电流 4～20mA 电流 0～10mA 电压 1～5V 电压 0～5V SCR-过零触发脉冲 SSR-固态继电器 输入类型 □         A：集电极开路信号输入（OC门） B：射级开路信号输入（OE门） C：电平信号输入 D：开关量输入/触点信号（无源） E：电流型信号输入 *报警方式 N H L       无报警（可省略） AL1上限报警 AL1下限报警 第二报警方式 N H L     无报警（可省略） AL1上限报警 AL1下限报警 显示方式及馈电输出 N 0.8 P   0.56 英寸 LED显示（可省略） 0.8 英寸 LED显示 DC 24V馈电输出 供电方式 W T   DC24V供电 AC90～260V供电（开关电源） AC220V供电

★以上C、E两种输入类型用户订货时请提供输入信号的幅值。如电流信号输入时是，要提供输入信号为低时是多少毫安，输入信号为高时是多少毫安。
