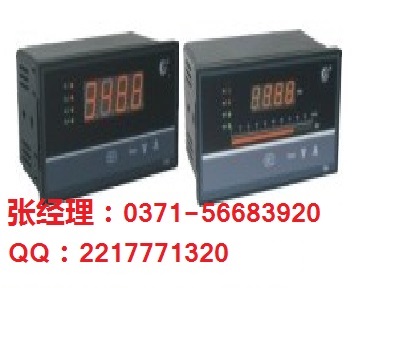

显示方式：以单排四位LED显示测量值(PV)，以单色光柱进行测量值百分比的模拟显示。
显*围：-1999～9999字。
测量精度：±0.2%FS或0.5%FS；±0.1%FS（需特殊订制）。
分 辨 率：±1字。
报警方式：1-4路报警控制（下下限LL、下限L、上限H、上上限HH）LED指示。
报警精度：±1字。
保护方式：输入回路断线、输入信号超/欠量程报警；输入回路断线变送输出保持、大、*小可选
设定方式：面板轻触式按键数字设定，设定值断电*保存。

热 电 偶：K、E、S、B、J、T、R、WRe3-25；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。
热 电 阻：Pt100、Cu100、Cu50、BA2、BA1；引线电阻补偿范围≤15Ω。
线性电阻：0～400Ω
远传电阻：30～350Ω(远传压力表)
直流电压：0～20mV、0～100mV、0～5V、1～5V、0～5V开方、1～5V开方、-5V～5V；
-10V～10V、0～10V (订货时需*，与其他信号不兼容)。
直流电流：0～10mA、0～20mA、4～20mA、0～10mA开方、4～20mA开方。
输入阻抗：电流信号Ri≥500KΩ。

输出精度：同测量精度。
电流信号：DC 4～20mA，负载电阻R≤500Ω；DC 0～10mA，负载电阻R≤750Ω。
电压信号：DC 0～5V；DC 1～5V，负载电阻R≥250KΩ，否则不保证连接外部仪表后的输出准确度。
报警输出：继电器控制输出---继电器ON/OFF带回差,触点容量---AC220V/1A；DC24V/3A （阻性负载）
通讯输出：波特率---2400、4800、9600bps内部自由设定，采用MODBUS RTU通讯协议。
配电输出：DC24±1V，负载电流≤30mA。

宽×高×深：160×80×88mm

宽×高×深：80×160×88mm

单位：mm

单位：mm

备注：上图为横式接线图，竖式接线图与其一样，只是方向向右顺时针旋转90℃。特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。



备注：特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。


型                号

说        明

HR-WP-X

外形尺寸

通讯输出方式

□

参见“通讯方式”


报警/变送输出方式

□

参见“变送方式”


输入信号类型

□□

参见“输入类型”

*报警方式

H/L

上限或下限报警控制

第二报警方式

H/L

上限或下限报警控制

馈电输出

P

一路DC24V输出

供电方式

测量精度

B

0.5%FS±1字（可省略）
0.2%FS±1字（请注明）

型                号

说        明

HR-WP-X

外形尺寸

通讯方式

□

参见“通讯接口方式”


报警/变送输出方式

□

参见“变送输出方式”


输入信号类型

□□

参见“输入类型”

*.第二报警方式

HH

上上限报警控制、上限报警控制

第三.第四报警方式

LL

下限报警控制、下下限报警控制

馈电输出

P

一路DC24V输出

供电方式

测量精度

B

0.5%FS±1字（可省略）
0.2%FS±1字（请注明）
