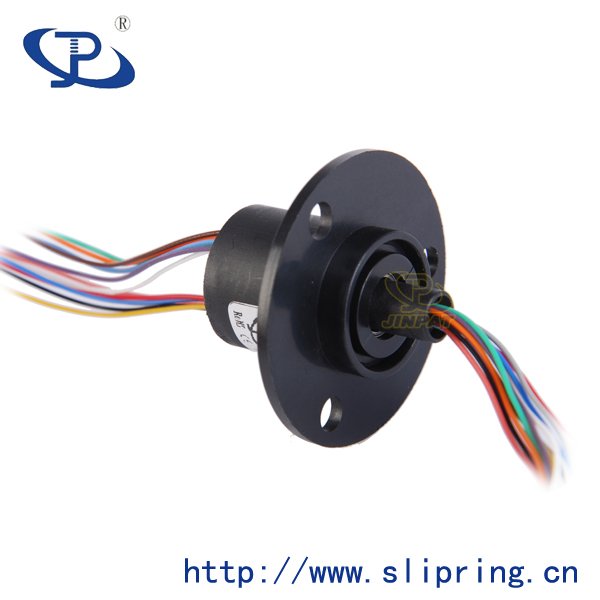

帽式滑环，顾名思义就是外形看起来像帽子一样的滑环。帽式滑环外带法兰盘，主要是通过法兰盘的上的几个固定孔来跟客户的设备配合安装，所以帽式滑环一般都是外层固定，内轴转动的一种结构。

LPC系列紧凑型帽式滑环 是一种标准无架的产品，每个旋转触点都采用纯金材质，质量可靠，工作寿命长。运转速度高可达300RPM，可混合不同安培数和电压，灵活满足不同应用方案的需要，工作温度宽，适应于工业，民用及军工等各种工作环境。定子和转子引线用颜色编码，简化电气连接，体积较小，设计精良，严格质量管理，LPC系列滑环提供非常平滑的运转，很小的力矩和极低的电气噪声。适合于很多紧凑型设计结构，可广泛应用于闭路监控球形云台，机械人，电气测试设备，展览，显示及医疗设备等工控领域。更可根据客户的特殊要求，专门设计及定制产品。

产品特点：

1.LPC系列帽式滑环导电环外径为22-35.5mm，通路数*高至125路

2.转速可高达2000RPM，部分型号支持10000RPM

3.金属∕塑胶壳体，旋转轴可选

4.可提供不同电气通路组合（视频、控制、传感、电源、以太网等）

5.采用国内良好的军工级高标准表面处理工艺，金对金触点，保证极低接触电阻和超长工作寿命，特别适合于中小型系统微弱控制信号。

帽式滑环正确使用及安装指引：

1、此系列滑环被设计于以法兰式安装在一个套筒式支架上。

2、转子必须用一种柔韧的连接来同心地驱动（比如橡胶管或螺旋管等）。转子引线在一定转速下可以用来作此驱动。

3、带垫圈的螺丝用于安装滑环，这些垫圈避免法兰过于紧。

4、滑环不能用来承受其所连接的设备重量，旋转的设备应锁死固定以避免把重量加在滑环转子上。

5、滑环应避免受到灰尘及湿气的侵扰。如在室外使用。应安装防护罩。

6、保护所有导线在设备旋转时表面不会受到损伤，排线时应注意到所有线头都不能承重。

7、驳线头时注意勿伤到导线表皮。
