LPK系列盘式集电环专门为在垂直方向有高度限制的旋转系统设计；采用*的纤维刷技术，保证集电环低摩擦，低接触电阻，无摩擦碎片，导电环*小厚度仅为6mm，外径82mm，可提供实心及不同尺寸过孔选择。

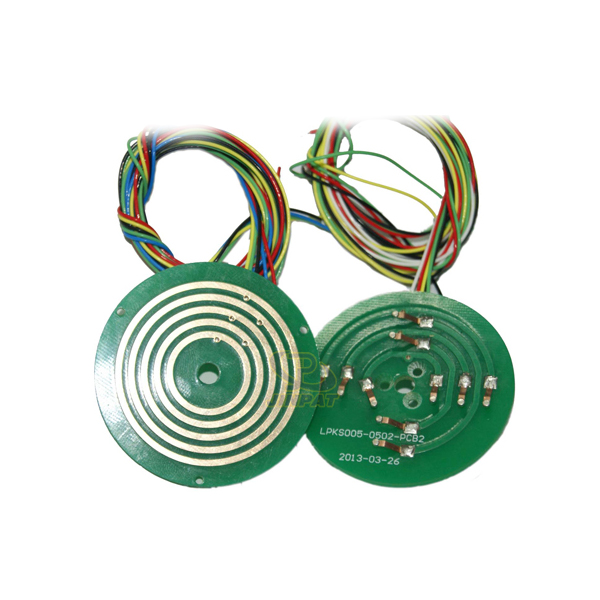

此系列分为一体式盘式滑环及分离式盘式滑环两种。一体式盘式滑环可提供实心及不同尺寸孔选择；分离式盘式滑环提供分离的转子及定子并结合PCB板设计，能满足更严格的高度限制需求。
|
LPKS-0205技术参数 |
|
|
通路数 |
2路 |
|
内径 |
46mm/59mm |
|
工作速度 |
0-300rpm |
|
工作温度 |
-20℃~+60℃ |
|
工作湿度 |
60%RH或更高 |
|
电气性能 |
|
|
额定电压 |
380VAC/DC |
|
额定电流 |
5A每路 |
|
耐压强度 |
两路之间≥1000V@50Hz |
|
绝缘电阻 |
1000MΩ@500VDC |
|
动态电阻波动值 |
*小可达1mΩ |
|
机械性能 |
|
|
触点材料 |
贵金属 |
|
导线规格 |
铁氟龙® UL |
|
导线长度 |
标准300mm |
|
备注 |
|
|
可传输以太网，USB，RS，Canbus及FireWire等信号 |
|
产品特点：
■传输模拟和数字信号
■与数据总线协议兼容
■超长寿命，免维护，无需润滑
■360°连续旋转传输动力或数据信号
■外形紧凑
盘式滑环为高度空间极度有限，需在旋转平台与静止平台之间传输电流、信号的精密设备提供了有效的解决方案。
典型应用：
■工业机械-加工中心、旋转工作台、起重设备塔楼、卷线轮、测试设备、包装机械、货盘机、数控机床等
■磁性传动器、处理程序控制设备、转台式传感器、应急照明灯、机器人、雷达等
■制造和控制设备
■展览/显示设备
■医疗设备
可根据工作环境选用分离式或整体式结构，可根据配套设备方便地选择过孔大小，出线方式，安装固定方式等。
