MAGNESCALE传感器DK830SR
*探规DK830SR DK830SLR DK830SVR，精度1.3微米，测量行程30mm，分辨率0.1微米。通过滚珠轴承结构实现了高*性，运动寿命超6000万次，超小体积，紧凑设计，安装直径8mm。配用产品LT30,LY71,LY72,MG40系列。

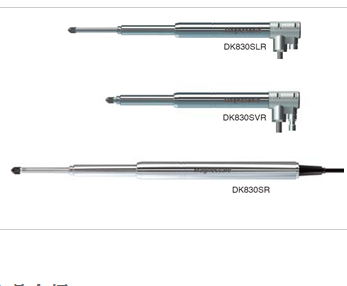

日本索尼Magnescale 探规DK830系列/DK830SR DK830SLR DK830SVR:
产品特点：
1.内置原点
2.适用于各种工厂作业环境
3.设计坚固，适用恶劣环境
产品参数：
|
型号名称
|
直式
|
右弯式
|
气动式
|
|
|
DK830SR
|
DK830SLR
|
DK830SVR
|
||
|
输出
|
A/B/参考点讯号 差动线路驱动器输出 (符合EIA-422标准)
|
|||
|
信号间隔
|
80μm
|
|||
|
分辨率
|
0.1μm
|
|||
|
量测范围
|
30mm
|
|||
|
精度(温度20℃)
|
1.3μm
|
1.7μm
|
||
|
量测力(温度20℃)
|
向下：0.7±0.35N
|
0.07Mpa的气压：所有方向1.9N以下
0.09Mpa的气压：所有方向2.6N以下
|
||
|
侧向：0.6±0.35 N
|
||||
|
向上：0.5±0.35N
|
||||
|
参考点
|
1处(在轴心运动的1mm位置)
|
|||
|
大反应速度
|
80 m/min
|
|||
|
气压驱动
|
无
|
气动助推
|
||
|
耐震动(10 至2000 Hz)
|
100 m/s2
|
|||
|
耐冲击(11ms)
|
1000 m/s2
|
|||
|
保护等级
|
IP53
|
IP53/IP67*2
|
||
|
作业温度
|
0℃ to 50℃
|
|||
|
储存温度
|
-20℃ to 60℃/
|
|||
|
电源电压
|
DC +5V ±5 QUOTE 12卤5%"> %
|
|||
|
消耗功率
|
1 W
|
|||
|
线缆长度*2
|
2.4m
|
|||
|
线缆直径
|
Ø8 0-0.009mm
|
|||
|
重量*1
|
大约70g
|
大约80g
|
||
|
量测头
|
附有碳化物球形*，按装螺丝M2.5
|
|||
|
输出线缆长度(可以连接到电子设备部分)
|
*长22m
|
|||
|
配件
|
内附扳手、使用说明书、补充说明、+P4*5螺丝（2）
|
|||
|
寿命*4
|
在无震动的条件下至少2000万次循环
|
在无震动的条件下至少1000万次循环
|
||
