【小管径数控相贯线切割机】【圆管数控切割机厂家】【圆管数控切割机价格】【四川圆管数控切割机】

在许多管结构中，如工程机械的挖掘机和塔吊上，都大量使用了直径小于60mm的钢管作为其结构件，*小的直径大约在25mm左右。目前它们主要的加工方式为机械加工或者是手动切割，其效率都比较低下。而现有的数控管子相贯线切割设备(管子相贯线切割机、管子切割机、切管器、相贯线切割机)中，一般*小加工直径为60mm，部分可以加工50mm，对于直径小于50mm的较细钢管，则不能进行*、*的管子相贯线切割。这主要由以下两个原因造成的。一是小直径钢管往往其壁厚较薄，因而刚性不足，会出现明显下垂弯曲现象，同时工件定心困难，使割炬无法正常切割。坡切时出现过切或欠切现象。二是目前市场上多数常规的管切割设备旋转速度普遍便低，不能满足小管径钢管的高速切割的需要。

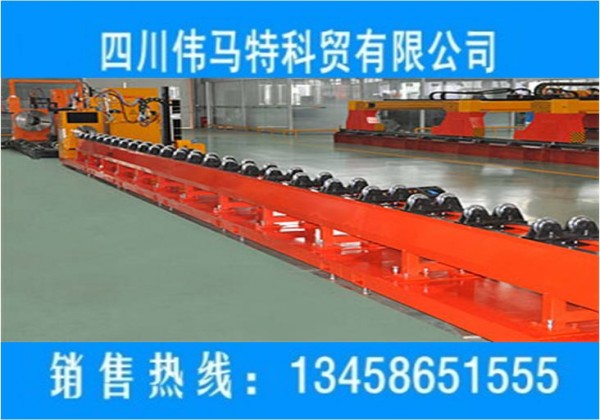

为了解决以上问题，上海通用重工集团有限公司公司专门开发了小管径数控管子相贯线切割机，并取得了*。

小管径数控管子相贯线切割机的特点如下：

1、小管径数控管子相贯线切割机使用*卡盘对小管径工件进行夹紧和高速旋转。

2、 加紧旋转卡盘还具有自动升降高度的功能。

3、多组托架组成的固定托架群对管子的托举，保证了管子的稳定和水平轴心。

4、 在割炬部分具有左右移动，上下定位、割炬摆动、割炬调整和检测功能。

5、 采用若干组浮动夹紧系统，以补偿工件中心轴线的偏差和避免卡盘所承受的机械应力。

6、小管径数控管子相贯线切割机具有上检测功能，系统根据所测量的数值，通过割炬调整轴自动修正补偿割矩的位置，保证切割精度。

7、使用一个卡盘就能解决小管子切割问题，降低了采购成本；

8、小管径数控管子相贯线切割机切割的工件长度可任意延长；

小管径数控相贯线切割机(管子相贯线切割机、管子切割机、切管器、相贯线切割机)基本参数：

型号：CNCXG系列管道

适用范围： (外径)mmΦ20－Φ60mm

管道重量： KG5000KG

壁厚：空气等离子（mm）mm1-25mm

切割工件材料： 碳钢，合金钢、不锈钢、有色金属。

切割速度 ：80-3000mm/min火

焰切割厚：度mm5-50mm

数控轴数 ：2-7

管子旋转轴 ：标配 （自由回转）

割炬左右移动 ：标配 （切割13米时可动范围14，800mm）

检测仿形 ：标配0-900

割炬左右摆动： 选配 ±600

割炬上下升降： 选配 150-1700

割炬前后摆动： 选配 ±600

割嘴伸缩： 选配

割炬前后移动 ：选配

切割方式 ：氧气+乙炔；氧气+液化气；空气等离子可供选择。

电源电压 ：380V 50HZ 15KVA
