注：详细清晰资料情况附件
EE1000印刷自动套准系统.pdf
EE1000印刷自动套准系统.pdf1.用途

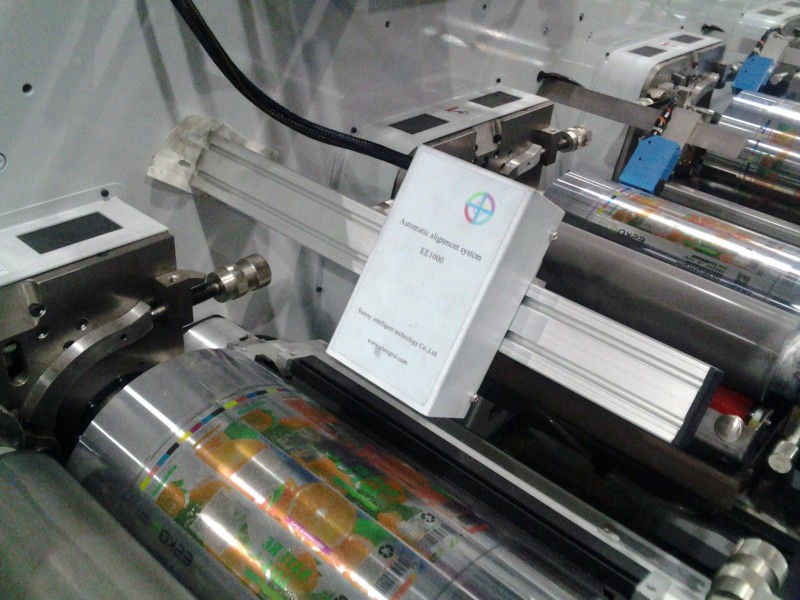

EE1000 印刷自动套准系统用于印刷自动套准的控制与测量。
2.参数
a.套印测量控制色组数量：2-13组（可扩充到21组）
b.套印测量精度：0.01 毫米
c.线宽测量精度：0.01 毫米（间接测量压力）
d.*色标大小：5x5 平方毫米
e.*快测量速度：20 张/秒
f.采图面积：12x10 平方毫米
g.相机：500 万像素CCD
h.数传：MODBUS，RS232 等
i.大走纸速度：200 米/秒
j.低走纸速度：0 米/秒
3.工作原理
系统采集印刷品上的*色标图案，计算出各个色组对应的圆弧的中心坐标，从而计算出各个色组的印刷偏移量，然后将该偏移量传送给印刷机的伺服机构，由该伺服机构伺服各个色组纵横向位置，*终完成精确套准。*色标图案如下：
