卡套终端接头,一端为外螺纹形式,一端为卡套式,

卡套终端接头的参数,卡套式终端接头价格,应用于机电工程,电力电气工程,造船业工程,规格化主要有:

G1/4,G1/2,G3/4,G1",ZG1/4,ZG1/2,ZG3/4,ZG1",1/4NPT,1/2NPT,3/4NPT,1"NPT



卡套接头概述

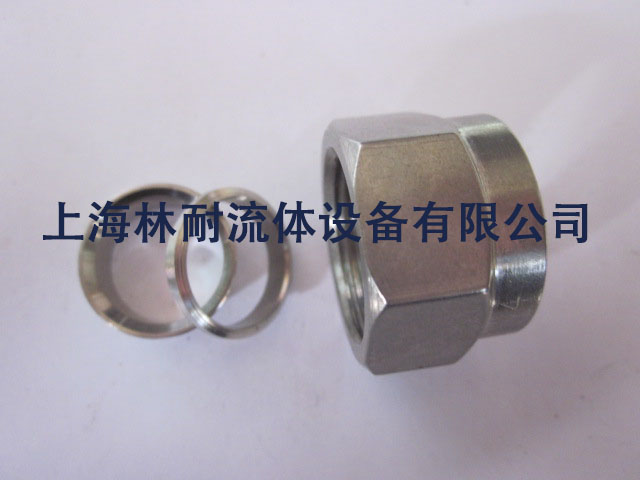

卡套式管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

24°锥的W型柱端按DIN 3861标准。卡套采用双刃卡套。
通常情况接头体和螺母表面镀锌处理。接头适用的工作压力*高可达63MPa，无缝钢管外径大为42mm。


卡套接头的装配
● 安装
1 锯下合适长度的无缝钢管，去除端口处毛刺。管子端面要与轴线垂直，角度公差不大于0.5°。如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。
2 把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向，不要装反了。
3 在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体， （管子一定要插到底）用手旋紧螺母。
4 拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到(压力点)。
5 达到压力点后，再将压紧螺母拧紧1/2圈。
6 将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。卡套可以稍旋转，但不能轴向推移。
7 *终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。
● 重复安装
所有的卡套接头都可以多次重装，但要保证零件无损坏且清洁。
1 把管子插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。
2 用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。
● 检查
可拆下管子检查装配是否合乎要求：卡套端部的管子上应该有均匀的轻微凸起。卡套不能前后滑动，但允许有轻微转动。
● 泄漏原因
1 管子没插到底。
2 螺母没有拧紧。
3 管子外表刮伤或管子不圆。
4 管子太硬。
