一.空气流程

1.气由空气滤清器滤去尘埃之后，经由进气阀进入主压缩室压缩，并与润滑油混合。与油混合的压缩空气排至油气桶后，再经由油细分离器、压力维持阀及后冷却器之后送入使用系统中。

2.主气源通路上各组件功能说明

A空气滤清器

空气滤清器为一干式纸质过滤器，过滤纸细孔度约为5μm左右。其主要功能是滤除空气中的尘埃，避免螺杆转子过早磨损，油过滤器和油细分离器过早阻塞。通常每工作500小时，应取下清除其表面的尘埃。清除的方法是使用低压空气将尘埃由内向外吹除。

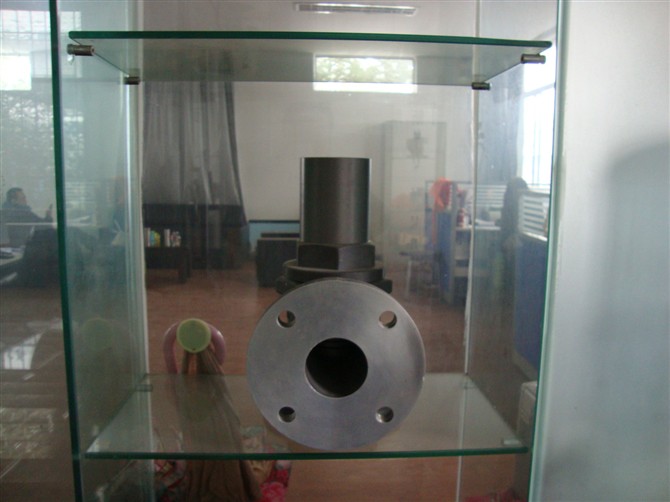

B进气阀

进气阀为碟式进气阀，主要是通过进气阀内碟片的开启和关闭来进行空重负荷的控制；有两种控制方式，一种开关式，当压力到达高限设定值，关闭进气口，压力降到低限设定值，重新打开进气口全负荷工作。另一种容调控制，进气阀门的碟片微闭配合比例阀进行容调控制，适应外部用气量，使压力稳定在一定范围内，压力未到容调压力，进气阀门的碟片全开，此时压缩机全负荷运转。

C油气桶

油气桶有油气分离和储油两种功能。压缩后的油气混合物排至油气桶，在油气桶内旋转可以分离出大部分的润滑油；油气桶内存较多的润滑油，避免刚分离出来的热油立即参与下一个循环，有利于降低排气温度。油气桶侧面装有油位指示计。桶上有一加油孔，供加油用，静态润滑油的油位应在油位计上限与下限之间。油气桶下方装有放油（水）球阀，应在每次运转前略微打开球阀，以排除油气桶内的凝结水（因水比油重，沉淀在下部）。一旦有油流出，迅速关闭。由于油气桶的宽大截面积，可使压缩空气流速减小，有利于油滴分离，起到初步除油的作用。

D油细分离器

“润滑油流程”中有详细说明，此略。
