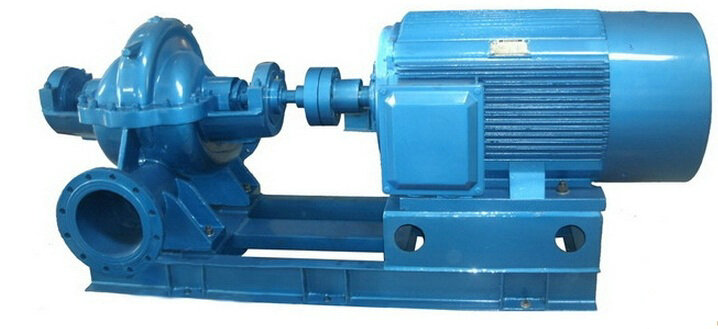

Double suction centrifugal pump

双吸离心泵概述：
双吸泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。
﹒泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为*碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。
﹒泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。进出水法兰的下部，装有放水的管螺纹孔。
﹒经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。
﹒泵轴承为向心球轴承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
﹒双吸密封环用以减少水泵压力室的水漏回吸水室。
﹒泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
﹒轴封为软填料密封（根据需要也可装机密封）。为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。
 　离心泵http://www.zfshuibeng.com/html/list_988.html

双吸离心泵结构特点
　1. 结构紧凑 外形美观，稳定性好，便于安装。
　2. 运行平稳 优化设计的双吸叶轮使轴向力减小到低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和*率。
　3. 轴 承 选用国际**轴承保证运行平稳，噪音低，使用寿命长。
　4. 轴 封 选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。
　5. 安装形式 装配时不需调整，可根据现场使用条件。分立式或卧式安装。
　6. 加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，泵可以启动。

双吸离心泵应用范围：
　 泵的零件用不锈钢板压制，经激光焊接而成，并有多种牌号的不锈钢可供选用，因而双吸泵的用途十分广泛，主要适用于输送各种洁净水及轻腐蚀液体，可用于住宅供水及增压,工业锅炉给水,空调系统,循环体会水,水处理和反渗透系统,食品工业,医药工业用水

双吸离心泵技术参数：

流    量：50-9800m3/h；
扬    程：8-160m；
电机功率：3-2000kw；
口    径：80-800mm；
转    速：730-2950r/min；
温度范围：-20℃~120℃；
泵腔承压：≤4.0MPa；
