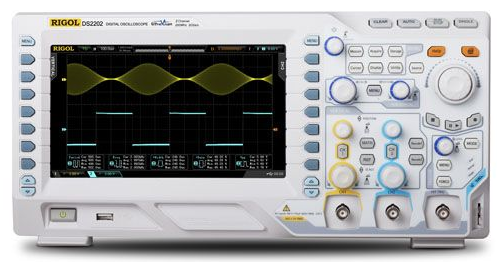

MSO/DS2000A系列数字示波器示波器

产品特性
带宽达300MHz，标配50Ω输入选择 2个模拟通道，16个数字通道(MSO) 宽范围，低底噪，垂直灵敏度范围：500uV/div ~10 V/div 实时采样速率高达2G Sa/s 数字通道达1GSa/s(MSO)；标配存储深度达14Mpts ，选配达56Mpts数字通道标配达14Mpts,选配达28Mpts；波形捕获率达50,000个波形每秒标配多达6.5万帧的硬件实时波形不间断录制功能和波形分析功能 *的UltraVision技术内置双通道，25 MHz信号源（MSO/DS2000A-S）丰富的触发和总线的解码功能（并行，RS232,I2C,SPI,CAN）丰富的接口：USB Host&Device,LAN(LXI),AUX， USB-GPIB（可选）新颖精巧的工业设计，便捷的操作 8英寸WVGA（800×480），256级波形灰度显示
设计特色
宽大的屏幕新颖精巧的工业设计便捷的操作

宽范围（500uV/div~10V/div），低底噪，清晰捕获小信号


*全带宽，低过冲（<5%），频响设计**


UltraVision：深存储（标配达14Mpts，选配达56Mpts）


UltraVision：波形捕获率高达每秒 50，000个波形


UltraVision：实时不间断波形录制，回放及分析功能


UltraVision：多级波形灰度显示（多达256级）


支持串行总线触发和解码功能（支持RS232,I2C,SPI,CAN）


串行总线解码功能,通过事件列表显示解码


提供了丰富的触发功能（包括欠幅触发，建立/保持时间,第N边沿等。）


欠幅脉冲触发功能


*标配的波形运算功能**


直观丰富的自动测量功能


标配模板测量功能


内置2路频率达25MHz的信号源(MSO/DS2000A-S)


内置信号源具有任意波发生功能(MSO/DS2000A-S)


通过模拟和数字通道进行混合信号分析(MSO2000A)


方便的数字通道分组，灵活的标签设置(MSO2000A)


数字通道同样深存储，并支持串行总线的触发和解码(MSO2000A)


数字通道提供多种逻辑电平的选择(MSO2000A)





详细性能参数和技术指标请参照 MSO/DS2000A系列数据手册

型号	模拟带宽	通道数	*高实时采样率	大存储深度	*高波形捕获率	内置信号源	参考价(人民币，元，含税)
MSO2302A-S	300MHz	2+16通道	模拟通道:2GSa/s(单通道),1GSa/s(双通道) 数字通道:1GSa/s(8通道),500MSa/s(16 通道)	模拟通道:7Mpts(双通道),14Mpts(单通道) 标配 28Mpts(双通道),56Mpts(单通道) 选配数字通道:7Mpts(16通道),14Mpts(8通道) 标配 14Mpts(16通道),28Mpts(8通道)选配	50,000 wfms/s	有2通道25MHz函数/任意波发生器	24,800
MSO2302A	300MHz	2+16通道	模拟通道:2GSa/s(单通道),1GSa/s(双通道) 数字通道:1GSa/s(8通道),500MSa/s(16 通道)	模拟通道:7Mpts(双通道),14Mpts(单通道) 标配 28Mpts(双通道),56Mpts(单通道) 选配数字通道:7Mpts(16通道),14Mpts(8通道) 标配 14Mpts(16通道),28Mpts(8通道)选配	50,000 wfms/s	无	22,800
DS2302A-S	300MHz	2	模拟通道2GSa/	模拟通道14Mpts (标配) ，56Mpts (选配)	50,000 wfms/s	有2通道25MHz函数/任意波发生器	21,800
DS2302A	300MHz	2	模拟通道2GSa/	模拟通道14Mpts (标配) ，56Mpts (选配)	50,000 wfms/s	无	19,800
MSO2202A-S	200MHz	2+16通道	模拟通道:2GSa/s(单通道),1GSa/s(双通道) 数字通道:1GSa/s(8通道),500MSa/s(16 通道)	模拟通道:7Mpts(双通道),14Mpts(单通道) 标配 28Mpts(双通道),56Mpts(单通道) 选配数字通道:7Mpts(16通道),14Mpts(8通道) 标配 14Mpts(16通道),28Mpts(8通道)选配	50,000 wfms/s	有2通道25MHz函数/任意波发生器	18,780
MSO2202A	200MHz	2+16通道	模拟通道:2GSa/s(单通道),1GSa/s(双通道) 数字通道:1GSa/s(8通道),500MSa/s(16 通道)	模拟通道:7Mpts(双通道),14Mpts(单通道) 标配 28Mpts(双通道),56Mpts(单通道) 选配数字通道:7Mpts(16通道),14Mpts(8通道) 标配 14Mpts(16通道),28Mpts(8通道)选配	50,000 wfms/s	无	16,800
DS2202A-S	200MHz	2	模拟通道2GSa/	模拟通道14Mpts (标配) ，56Mpts (选配)	50,000 wfms/s	有2通道25MHz函数/任意波发生器	15,780
DS2202A	200MHz	2	模拟通道2GSa/	模拟通道14Mpts (标配) ，56Mpts (选配)	50,000 wfms/s	无	13,800
MSO2102A-S	100MHz	2+16通道	模拟通道:2GSa/s(单通道),1GSa/s(双通道) 数字通道:1GSa/s(8通道),500MSa/s(16 通道)	模拟通道:7Mpts(双通道),14Mpts(单通道) 标配 28Mpts(双通道),56Mpts(单通道) 选配数字通道:7Mpts(16通道),14Mpts(8通道) 标配 14Mpts(16通道),28Mpts(8通道)选配	50,000 wfms/s	有2通道25MHz函数/任意波发生器	14,780
MSO2102A	100MHz	2+16通道	模拟通道:2GSa/s(单通道),1GSa/s(双通道) 数字通道:1GSa/s(8通道),500MSa/s(16 通道)	模拟通道:7Mpts(双通道),14Mpts(单通道) 标配 28Mpts(双通道),56Mpts(单通道) 选配数字通道:7Mpts(16通道),14Mpts(8通道) 标配 14Mpts(16通道),28Mpts(8通道)选配	50,000 wfms/s	无	12,800
DS2102A-S	100MHz	2	模拟通道2GSa/	模拟通道14Mpts (标配) ，56Mpts (选配)	50,000 wfms/s	有2通道25MHz函数/任意波发生器	11,780
DS2102A	100MHz	2	模拟通道2GSa/	模拟通道14Mpts (标配) ，56Mpts (选配)	50,000 wfms/s	无	9,800
MSO2072A-S	70MHz	2+16通道	模拟通道:2GSa/s(单通道),1GSa/s(双通道) 数字通道:1GSa/s(8通道),500MSa/s(16 通道)	模拟通道:7Mpts(双通道),14Mpts(单通道) 标配 28Mpts(双通道),56Mpts(单通道) 选配数字通道:7Mpts(16通道),14Mpts(8通道) 标配 14Mpts(16通道),28Mpts(8通道)选配	50,000 wfms/s	有2通道25MHz函数/任意波发生器	11,780
MSO2072A	70MHz	2+16通道	模拟通道:2GSa/s(单通道),1GSa/s(双通道) 数字通道:1GSa/s(8通道),500MSa/s(16 通道)	模拟通道:7Mpts(双通道),14Mpts(单通道) 标配 28Mpts(双通道),56Mpts(单通道) 选配数字通道:7Mpts(16通道),14Mpts(8通道) 标配 14Mpts(16通道),28Mpts(8通道)选配	50,000 wfms/s	无	9,800
DS2072A-S	70MHz	2	模拟通道2GSa/s	模拟通道14Mpts (标配) ，56Mpts (选配)	50,000 wfms/s	有2通道25MHz函数/任意波发生器	8,780
DS2072A	70MHz	2	模拟通道2GSa/	模拟通道14Mpts (标配) ，56Mpts (选配)	50,000 wfms/s	无	6,800
