三次元影像测量仪/2.5D影像测量仪

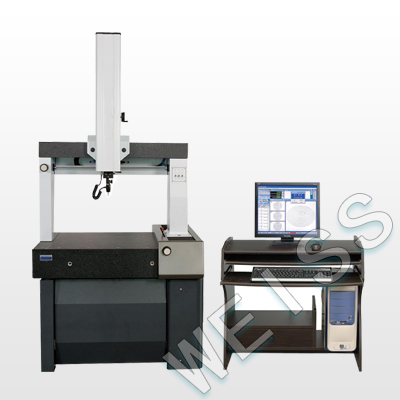

产品名称：三次影像元测量仪

    产品型号：WSY3-530

    产品简介：三次元坐标量测仪 ( Coordinate Measuring Machine 简称CMM )，又称三次元量床，日本用语为三次元测定机，大陆用语为三维测量机或三坐标测量机。在台湾为了区隔二次元影像量测仪号称的非接触式三次元（或称为 2.5D ，其号称的 0.5D 是指Z轴加装光学尺，可利用镜头本身的对焦来达到高度或段差量测），所以又叫做接触式三次元，故名思义该机器的量测方式是以探测系统直接碰触工件来进行量测。

仪器原理：

主要原理是将被测物体置于三次元测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。

基本原理就是通过探测传感器（探头）与测量空间轴线运动的配合，对被测几何元素进行离散的空间点位置的获取，然后通过一定的数学计算，完成对所测得点（点群）的分析拟合，*终还原出被测的几何元素，并在此基础上计算其与理论值（名义值）之间的偏差，从而完成对被测零件的检验工作。

基本参数：

测量行程(mm) ：500×600×400

全机尺寸(mm) ：930×1010×2180

机器重量：850

光栅尺分辨率：0.5

软件：3D-DMIS通用测量软件

测量精度：(3.5+L/300)μm

Z轴平衡：配重块

锁紧系统：气动锁紧

机器承量：500kg

以上为三次元影像测量仪的简单介绍，若需了解更详细的资料请联系我们，我们将竭诚为您服务！
